00001前 言
本标准按照GB/T 1.1-2009、HS/T 1-2011和HS/T 39-2013给出的规则起草。
本标准代替HS/T 14-2006，HS/T 48-2014。
本标准与HS/T 48-2014相比，主要变化如下：
——修改了第1章中的范围；
——修改了第4章中的仪器设备；
——修改了第5章中的试验步骤；
——按照HS/T 39-2013《海关化验标准编写规则》修改了格式；
——修改了附录A中的相关资料描述；
——增加了附录B。
本标准由中华人民共和国海关总署关税征管司提出。
本标准由中华人民共和国海关总署政策法规司归口。
本标准起草单位：中华人民共和国天津海关、中华人民共和国北京海关。
本标准主要起草人：李斌、苏骏、方文英、邱越、白鹤、贺玺。
人造刚玉的鉴定方法
000011 范围
本标准规定了人造刚玉与氧化铝的扫描电子显微镜鉴定方法。
本方法适用于人造刚玉与氧化铝的区分鉴定。
000012 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JY/T 010 分析型扫描电子显微镜方法通则
000013 总则
通过扫描电子显微镜观察微观形态，区分鉴定人造刚玉和氧化铝。
000014 仪器设备
扫描电子显微镜:（分辨率不低于50 nm，放大倍数不低于1万倍。）
000015 试验步骤
5.1扫描电子显微镜分析
5.1.1 试样的制备
将导电胶带的一面贴于扫描电镜的样品台上，将样品粘于导电胶带的另一面，压实，用洗耳球吹扫去除未黏附牢固的样品。
5.1.2 试验步骤
用电子显微镜观察样品，操作方法遵照JY/T 010，调节各项参数（参考放大倍数见附录A），以观察到清晰的粉末的微观形态图片为准。
5.2结果判断
用电子显微镜观察样品状态，若视野中观察到的样品颗粒为边缘锐利的致密颗粒，则样品为人造刚玉；若样品呈现其他形态，例如脑纹状、鳞片状、微球状等，则该样品为氧化铝。人造刚玉和氧化铝的典型电镜照片见附录B。
附录A
（资料性附录）
参考放大倍数
参考放大倍数见表A.1。
表A.1参考放大倍数 粒度 放大倍数 100μm～150μm（0.1 mm～0.15 mm） 400 50μm～100μm 400～1 000 10μm～50μm 1 000～3 000 <10μm 10 000
附录B
（资料性附录）
人造刚玉和氧化铝的典型电镜照片
人造刚玉（边缘锐利、放大400倍）见图B.1，人造刚玉（边缘锐利、放大3 000倍）见图B.2，氧化铝（鳞片状、放大400倍）见图B.3，氧化铝（鳞片状、放大3 000倍）见图B.4，氧化铝（鳞片状、放大400倍）见图B.5，氧化铝（鳞片状、放大3 000倍）见图B.6，氧化铝（微球状、放大400倍）见图B.7，氧化铝（微球状、放大3 000倍）见图B.8。

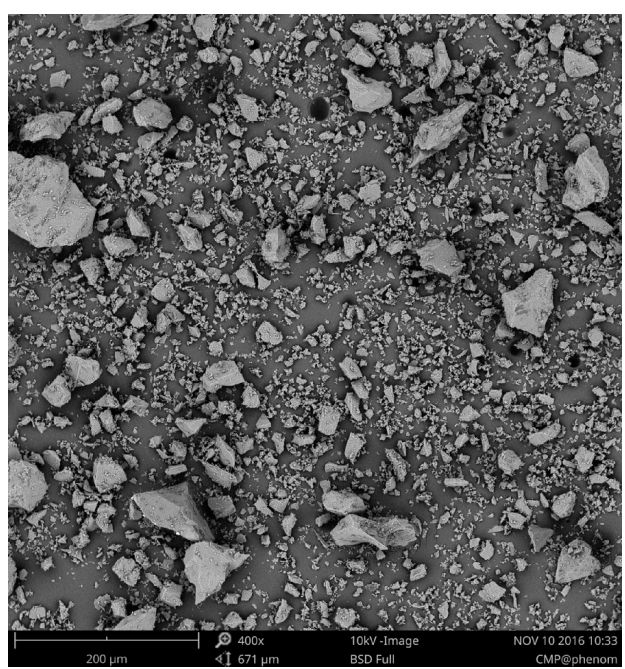

图B.1 人造刚玉（边缘锐利、放大400倍）

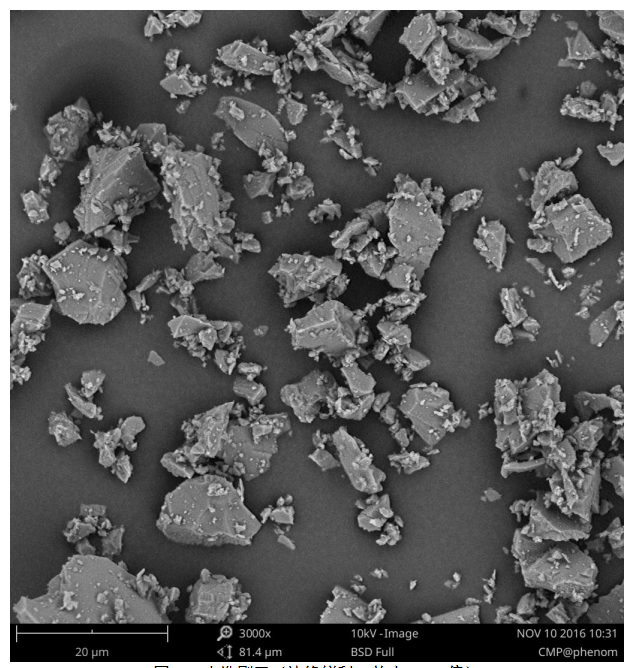

图B.2 人造刚玉（边缘锐利、放大3 000倍）

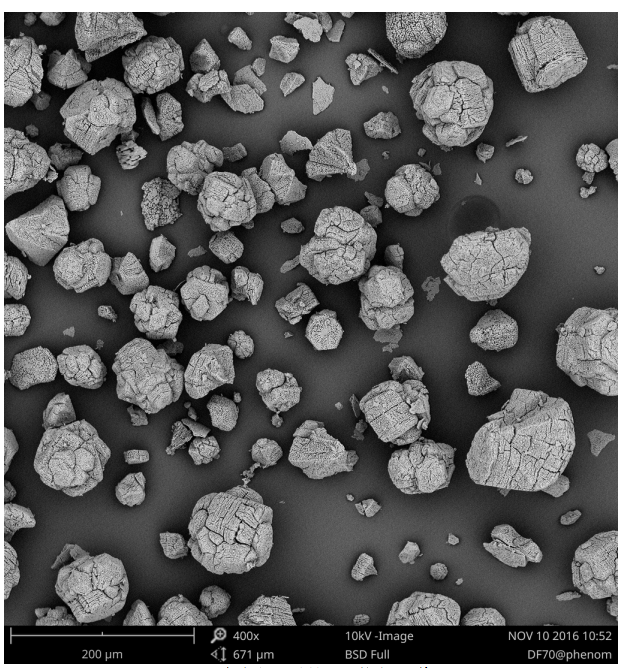

图B.3 氧化铝（脑纹状、放大400倍）

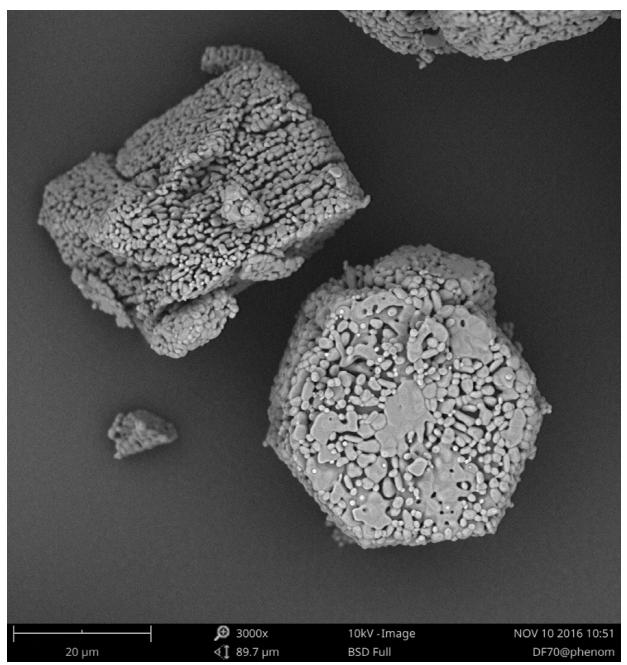

图B.4 氧化铝（脑纹状、放大3 000倍）

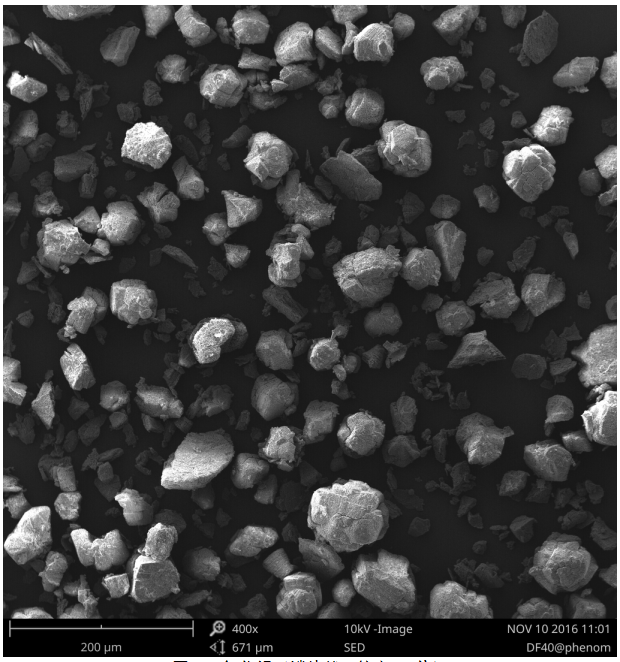

图B.5 氧化铝（鳞片状、放大400倍）

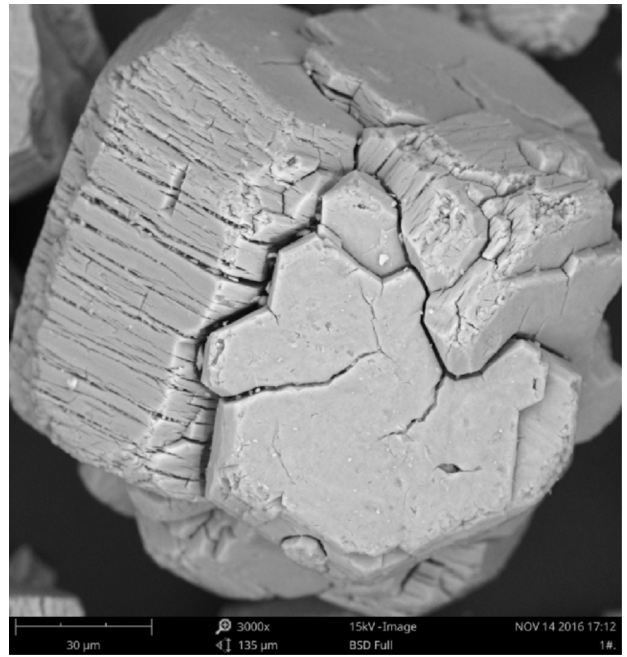

图B.6 氧化铝（鳞片状、放大3 000倍）

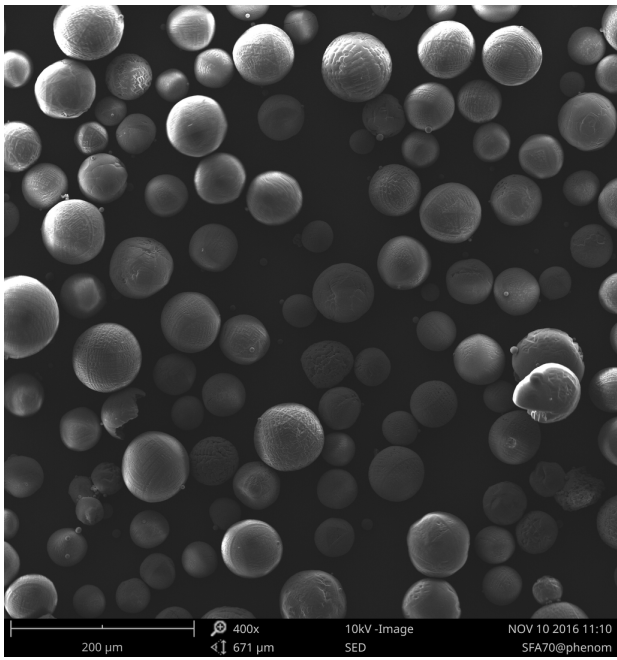

图B.7 氧化铝（微球状、放大400倍）

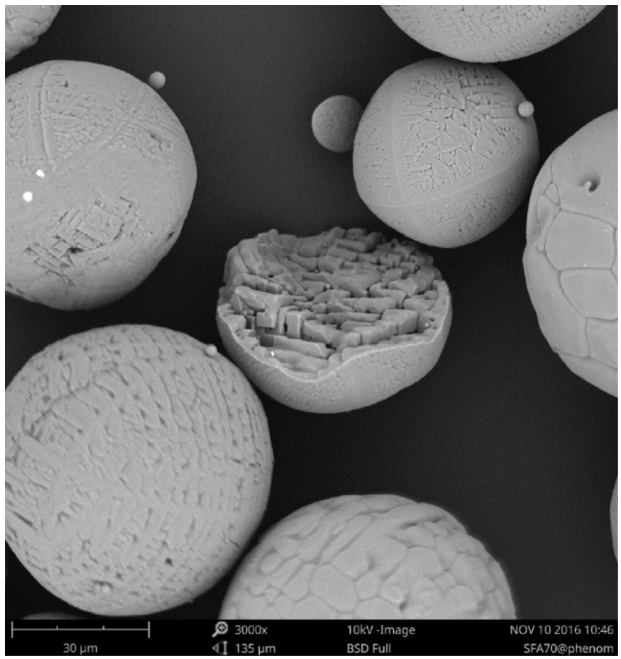

图B.8 氧化铝（微球状、放大3 000倍）
关注微信公众号
